OKロック

ショベルにアタッチメントを

クイック装着！安全・早い！

適応クラス

0.12

0.18

0.25

0.4-0.45

0.7

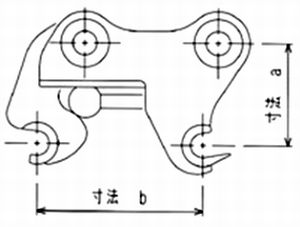

型式	質量(Kg)	寸法(ａ)(㎜)	寸法(ｂ)最大(㎜)	寸法(ｂ)最小(㎜)
ＯＫ-１０	40	200	290	165
ＯＫ-２０	50	220	350	223
ＯＫ-２５	100	260	420	265
ＯＫ-４５	180	310	500	354
ＯＫ-７０	380	380	630	420

(＊重量に関しては、新品時の重量表示となっております。磨耗・補強・改造等は考慮しておりません。)

《　外観図と取り付け要項　》	① アタッチメントのアーム側ピンにOKロックを引っ掛ける。	② バケットシリンダーを押し出しOKロックをアタッチメントにセットする。
《　外観図と取り付け要項　》	③ セットしたらアームを持ち上げます。	④ スクリューボルトを締めてアタッチメントを固定し、ロックピンを回してロック完了です。

【取付事例】

（特徴）

●作業中の負荷を最も多く受けるのはアームを張り出すテンションボルトです。
　　S字アームと円形クサビがこの加重を分散し軽減しますので、テンション
　　ボルトの変形や損傷を防ぎます。
